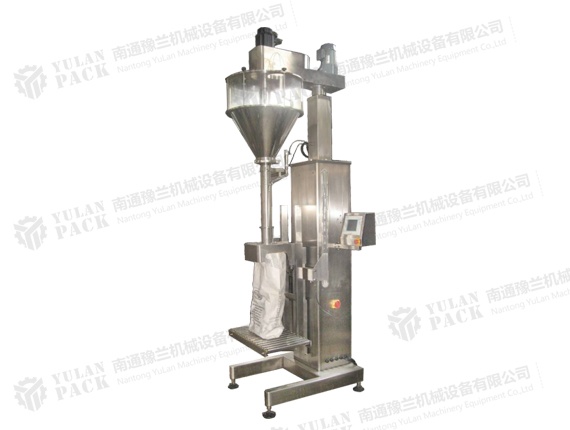

稱重式螺桿充填包裝機
- 詳細介紹
簡要說明
該機主要針對容易揚塵的的超細粉末及高精度的包裝要求而開發設計，根據裝在容器下面的重量傳感器給出的信號完成雙速充填、計量及升降等工作，適用于包裝添加劑、碳粉、滅火器干粉、其它超細粉末、及有高精度包裝要求的粉末等。
主要特征
◆ 氣動夾袋裝置和托架裝在重量傳感器上，根據預先設定的重量進行快速和慢速充填，高反應速度的稱重系統，保證高包裝精度；
◆ 伺服馬達帶動托盤升降，升降速度可任意設定，充填時基本上無粉塵揚出污染環境；
◆伺服馬達及伺服驅動控制螺桿，性能穩定、精度高；
◆PLC控制、觸摸屏人機界面顯示，操作簡便；
◆全不銹鋼結構；組合式或開啟式料箱，清洗十分方便；
◆充填頭配有手輪調整高度，輕松實現多種規格包裝；
◆固定式螺桿安裝結構，充填時不會影響物料性質；
◆ 工作流程：人工套袋或人工放罐→容器升高→快速充填，同時容器下降→重量達到預量值→慢速充填→重量達到目標值→人工取出容器；
◆ 氣動夾袋裝置和托罐裝置可供選擇，只需選擇不同裝置，即可滿足罐裝和袋裝要求；
◆ 兩種工作方式可切換，定量式或?qū)崟r(shí)稱重式，定量式速度快，精度稍差，實時稱重式，精度高，速度稍慢。
主要參數
|
型號/Mode |
YCL-5L-1 |
YCL-5L-2 |
|
包裝重量/Packing Weight |
100g-10kg |
1kg~50kg |
|
包裝精度/Packing Weight |
100~1000g,,≦±2g;≧1000g,≦±0.1~0.2% |
1~20kg,≦±0.1~0.2%,>20kg≦±0.05~0.1% |
|
充填速度/Filling Speed |
5~20次/分鐘 50~20 times per min |
2~8次/分鐘 2~8 time per min |
|
電源/Power Supply |
3P AC208~415V 50/60Hz |
3P AC208~415V 50/60Hz |
|
壓縮空氣/Air Supply |
6Kg/cm2 0.1m3/min |
6Kg/cm2 0.1m3/min |
|
整機功率/Total Power |
3.0Kw |
3.0Kw |
|
整機重量/Total Weight |
350kg |
500kg |
|
整機體積/Overall Dimensions |
1135*890*2500mm |
1125*975*3230mm |
|
料箱容積/Hopper Volume |
70L |
100L |
